SOLERA + PAVIMENTO + (XPS) S=500 m² - ZC (α/A/B/C)

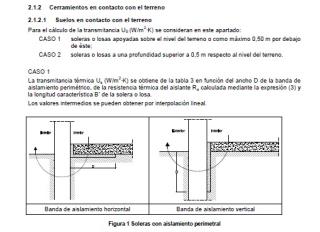

m². Sistema de solera en contacto con el terreno (CASO 1 de DA 2.1.2.1, caso en el que, para el cálculo de la transmitancia térmica solo afecta la Ra del aislante) hasta una profundidad máxima de 0,5 m, con aislamiento de alta eficiencia energética, (cerramiento opaco exterior) DB HE 0, para obra nueva o ampliación de edificación y reforma en las que se renueve más del 25 por ciento de la superficie total de la envolvente térmica final del edificio o se cambie el uso característico del mismo (*), con una superficie de 500 m², compuesta de: ENCACHADO + AISLAMIENTO + SOLERA + PAVIMENTO que cumple las condiciones de aislamiento térmico DB HE 2020 y acústico exigidas por el CTE para cualquiera de las zonas climáticas α/A/B/C/, con una t...

m². Sistema de solera en contacto con el terreno (CASO 1 de DA 2.1.2.1, caso en el que, para el cálculo de la transmitancia térmica solo afecta la Ra del aislante) hasta una profundidad máxima de 0,5 m, con aislamiento de alta eficiencia energética, (cerramiento opaco exterior) DB HE 0, para obra nueva o ampliación de edificación y reforma en las que se renueve más del 25 por ciento de la superficie total de la envolvente térmica final del edificio o se cambie el uso característico del mismo (*), con una superficie de 500 m², compuesta de: ENCACHADO + AISLAMIENTO + SOLERA + PAVIMENTO que cumple las condiciones de aislamiento térmico DB HE 2020 y acústico exigidas por el CTE para cualquiera de las zonas climáticas α/A/B/C/, con una transmitancia térmica del sistema que cumple:

a) la U máxima exigida en la tabla 2.3: Transmitancia máxima de los elementos de la envolvente térmica (0,55 W/m²K)

b) el apéndice E: Transmitancia del elemento (valor orientativo señalado de UM < 0,94/0,50 W/m²K para las zonas α/A/B/C), y no lo cumple para las zonas (D/E)

c) los parámetros característicos medios del conjunto de los cerramientos en contacto con el terreno existentes en toda la envolvente del edificio de referencia (apéndice D transmitancia límite de cerramientos en contacto con el terreno UMlim < 0,57 W/m²K)

un aislamiento acústico entre local emisor y receptor (de cualquier tipo: protegido o habitable, en cualquier situación posicional y con cualquier tipo de unión de sus elementos constructivos) a ruido aéreo >55 dBA y a ruido de impactos < 60 dB´s (s/ apartado 2.1 del DB-HR). Igualmente cumple con la inexistencia de condensaciones superficiales e intersticiales con un adecuado tratamiento de los puentes térmicos s/ CEC.
La solución está compuesta de:
- Encachado de piedra de 15 cm de espesor
- Lámina de PVC Danopol de 1,5 mm de espesor

- Aislamiento con panel rígido de poliestireno extruido XPS de 8,5 cm de espesor (Lambda=0.034 W/mK, Rat=2,5 m²K/W) en contacto con la base, así como banda en perímetro y pilares de EPS (poliestireno expandido) de 2 cm de espesor (o banda de polietileno reticulado espumado de 5 mm) hasta nivel superior del pavimento.

- Solera de 15 cm de espesor, con mallazo 150x150x5 mm
- Cama de arena de 3 cm para nivelar/independizar zona de instalaciones con pavimento
- 3 cm de capa de mortero de agarre o nivelación
- Pavimento de terminación plaqueta de grés

La solución constructiva cumple (U=0,44) con el CTE DB HE 2020, con posterior comprobación entre los valores medios US y los valores límites USlim.
(*): en las obras de reforma en las que se renueve menos del 25% de la superficie total de la envolvente térmica final del edificio se cumplirá, en lugar de la "limitación del consumo" ( DB HE 0, apéndice E aplicado anteriormente), la "limitación de la demanda" (DB HE 1, tabla 2.3 y el apéndice D). Podrá utilizar para este supuesto u otros que usted considere la aplicación CÁLCULO DE TRANSMITANCIAS que figura en la página web www.preoc.es
