  D09LA

SISTEMA STO IBÉRICA
Código Descripción Precio €

StoVentec Glass
D09LAD001
m² STOVENTEC GLASS AISLAMIENTO DE 8 CM
404.55
m². Sistema de fachada ventilada según ETA-23/0283 soportado por una subestructura metálica de acero inoxidable, galvanizado y/o aluminio, con aislamiento térmico antepuesto de StoLana mineral no combustible, en panel rígido y con velo negro. Peso total del sistema (27 kg/m²), dimensión pieza de estudio variable. Acabado en color RAL a definir. Clasificación fuego: Clase A2-s1.d0 según EN 13501-1. Conductividad térmica aislamiento: Según EN 12667 de 0,035 W/m.K Es recomendable realizar el cálculo estático relacionado con este proyecto para el montaje de la fachada ventilada StoVentec Glass. ANCLAJE A LA PARED: • Según características del paramento y cargas de viento. Cantidad y características definidas en el cálculo estático, según ensayos de extracción. Precio de referencia para carga de viento 2,4 KN/m². • Puede ser necesario el empleo de anclajes químicos. • Taco y tornillo de acero cincado de 10x80 mm. MÉNSULAS: • Colocación opcional de thermostop (pieza de rotura de puente térmico) para reducción de puente térmico de la ménsula. • Ménsula de Aluminio o acero galvanizado o acero inoxidable espesor según cálculo estático. • Debe determinarse los desniveles verticales para disponer de la medida de las ménsulas mediante las cuales se corrigen los deplomes • El largo de la ménsula estará determinada por el espesor del aislamiento más el espacio ventilado (mínimo 3 cm). PERFILES MONTANTES • Perfil T y L de aluminio de aleación EN AW 6063 T6 según UNE EN 755 de 90x52,7 mm y espesor 2,7 mm. • Cada perfil de aluminio en T y L (longitud máxima 3 m) colocados en forma vertical de forma continua a todo lo alto de la edificación deben tener un punto fijo y al menos uno deslizante (para control de la dilatación). • Montantes distanciados 60 cm para cargas de viento hasta 2,40 kN/m². Para mayores cargas debe cambiarse la configuración con una resistencia máxima de 3,90 kN/m², que requiere una separación entre montantes menor (40 cm) • El sistema considera la continuidad de las juntas de dilatación estructurales del edificio. • Atornillado de los montantes a las ménsulas con tornillos de acero inoxidable A2 según norma UNE EN ISO 3506-1. • Perfil horizontal de cuelgue de Aluminio para la colocación de los paneles StoVentec Glass. AISLAMIENTO • El aislamiento de StoPanel lana de Roca 035 con tejido negro, de 120x60 cm, con espesor de 80 mm, normalizado según EN 13162, clase A1 no combustible según EN 13501-1 y conductividad térmica de 0,035 según EN 12667, laminado con velo tejido negro, hidrófugo continuo, permeable a la difusión, sujeto a la base mediante StoFijación espiga con vástago y StoDisco Espiga 90 mm. Espigas de fijación con un promedio de 3 unidades por m². MÓDULOS DE VIDRIO • Panel StoVentec Glass, Módulos de vidrio de seguridad de 6 mm de espesor de silicato sódico cálcico sometido a heat soak conforme DIN EN 14179, sobre un panel portante de granulado de vidrio expandido de 13 mm. • Dimensiones de las piezas variables y definidas según proyecto y planos de fabricación. • Color RAL a definir.

D09LAD005
m² STOVENTEC GLASS AISLAMIENTO DE 10 CM
415.00
m². Sistema de fachada ventilada según ETA-23/0283 soportado por una subestructura metálica de acero inoxidable, galvanizado y/o aluminio, con aislamiento térmico antepuesto de StoLana mineral no combustible, en panel rígido y con velo negro. Peso total del sistema (27 kg/m²), dimensión pieza de estudio variable. Acabado en color RAL a definir. Clasificación fuego: Clase A2-s1.d0 según EN 13501-1. Conductividad térmica aislamiento: Según EN 12667 de 0,035 W/m.K Es recomendable realizar el cálculo estático relacionado con este proyecto para el montaje de la fachada ventilada StoVentec Glass. ANCLAJE A LA PARED: • Según características del paramento y cargas de viento. Cantidad y características definidas en el cálculo estático, según ensayos de extracción. Precio de referencia para carga de viento 2,4 KN/m². • Puede ser necesario el empleo de anclajes químicos. • Taco y tornillo de acero cincado de 10x80 mm. MÉNSULAS: • Colocación opcional de thermostop (pieza de rotura de puente térmico) para reducción de puente térmico de la ménsula. • Ménsula de Aluminio o acero galvanizado o acero inoxidable espesor según cálculo estático. • Debe determinarse los desniveles verticales para disponer de la medida de las ménsulas mediante las cuales se corrigen los deplomes • El largo de la ménsula estará determinada por el espesor del aislamiento más el espacio ventilado (mínimo 3 cm). PERFILES MONTANTES • Perfil T y L de aluminio de aleación EN AW 6063 T6 según UNE EN 755 de 90x52,7 mm y espesor 2,7 mm. • Cada perfil de aluminio en T y L (longitud máxima 3 m) colocados en forma vertical de forma continua a todo lo alto de la edificación deben tener un punto fijo y al menos uno deslizante (para control de la dilatación). • Montantes distanciados 60 cm para cargas de viento hasta 2,40 kN/m². Para mayores cargas debe cambiarse la configuración con una resistencia máxima de 3,90 kN/m², que requiere una separación entre montantes menor (40 cm) • El sistema considera la continuidad de las juntas de dilatación estructurales del edificio. • Atornillado de los montantes a las ménsulas con tornillos de acero inoxidable A2 según norma UNE EN ISO 3506-1. • Perfil horizontal de cuelgue de Aluminio para la colocación de los paneles StoVentec Glass. AISLAMIENTO • El aislamiento de StoPanel lana de Roca 035 con tejido negro, de 120x60 cm, con espesor de 100 mm, normalizado según EN 13162, clase A1 no combustible según EN 13501-1 y conductividad térmica de 0,035 según EN 12667, laminado con velo tejido negro, hidrófugo continuo, permeable a la difusión, sujeto a la base mediante StoFijación espiga con vástago y StoDisco Espiga 90 mm. Espigas de fijación con un promedio de 3 unidades por m². MÓDULOS DE VIDRIO • Panel StoVentec Glass, Módulos de vidrio de seguridad de 6 mm de espesor de silicato sódico cálcico sometido a heat soak conforme DIN EN 14179, sobre un panel portante de granulado de vidrio expandido de 13 mm. • Dimensiones de las piezas variables y definidas según proyecto y planos de fabricación. • Color RAL a definir.

D09LAD010
m² STOVENTEC GLASS AISLAMIENTO DE 12 CM
421.57
m². Sistema de fachada ventilada según ETA-23/0283 soportado por una subestructura metálica de acero inoxidable, galvanizado y/o aluminio, con aislamiento térmico antepuesto de StoLana mineral no combustible, en panel rígido y con velo negro. Peso total del sistema (27 kg/m²), dimensión pieza de estudio variable. Acabado en color RAL a definir. Clasificación fuego: Clase A2-s1.d0 según EN 13501-1. Conductividad térmica aislamiento: Según EN 12667 de 0,035 W/m.K Es recomendable realizar el cálculo estático relacionado con este proyecto para el montaje de la fachada ventilada StoVentec Glass. ANCLAJE A LA PARED: • Según características del paramento y cargas de viento. Cantidad y características definidas en el cálculo estático, según ensayos de extracción. Precio de referencia para carga de viento 2,4 KN/m². • Puede ser necesario el empleo de anclajes químicos. • Taco y tornillo de acero cincado de 10x80 mm. MÉNSULAS: • Colocación opcional de thermostop (pieza de rotura de puente térmico) para reducción de puente térmico de la ménsula. • Ménsula de Aluminio o acero galvanizado o acero inoxidable espesor según cálculo estático. • Debe determinarse los desniveles verticales para disponer de la medida de las ménsulas mediante las cuales se corrigen los deplomes • El largo de la ménsula estará determinada por el espesor del aislamiento más el espacio ventilado (mínimo 3 cm). PERFILES MONTANTES • Perfil T y L de aluminio de aleación EN AW 6063 T6 según UNE EN 755 de 90x52,7 mm y espesor 2,7 mm. • Cada perfil de aluminio en T y L (longitud máxima 3 m) colocados en forma vertical de forma continua a todo lo alto de la edificación deben tener un punto fijo y al menos uno deslizante (para control de la dilatación). • Montantes distanciados 60 cm para cargas de viento hasta 2,40 kN/m². Para mayores cargas debe cambiarse la configuración con una resistencia máxima de 3,90 kN/m², que requiere una separación entre montantes menor (40 cm) • El sistema considera la continuidad de las juntas de dilatación estructurales del edificio. • Atornillado de los montantes a las ménsulas con tornillos de acero inoxidable A2 según norma UNE EN ISO 3506-1. • Perfil horizontal de cuelgue de Aluminio para la colocación de los paneles StoVentec Glass. AISLAMIENTO • El aislamiento de StoPanel lana de Roca 035 con tejido negro, de 120x60 cm, con espesor de 120 mm, normalizado según EN 13162, clase A1 no combustible según EN 13501-1 y conductividad térmica de 0,035 según EN 12667, laminado con velo tejido negro, hidrófugo continuo, permeable a la difusión, sujeto a la base mediante StoFijación espiga con vástago y StoDisco Espiga 90 mm. Espigas de fijación con un promedio de 3 unidades por m². MÓDULOS DE VIDRIO • Panel StoVentec Glass, Módulos de vidrio de seguridad de 6 mm de espesor de silicato sódico cálcico sometido a heat soak conforme DIN EN 14179, sobre un panel portante de granulado de vidrio expandido de 13 mm. • Dimensiones de las piezas variables y definidas según proyecto y planos de fabricación. • Color RAL a definir.

D09LAD015
m² STOVENTEC GLASS AISLAMIENTO DE 14 CM
428.06
m². Sistema de fachada ventilada según ETA-23/0283 soportado por una subestructura metálica de acero inoxidable, galvanizado y/o aluminio, con aislamiento térmico antepuesto de StoLana mineral no combustible, en panel rígido y con velo negro. Peso total del sistema (27 kg/m²), dimensión pieza de estudio variable. Acabado en color RAL a definir. Clasificación fuego: Clase A2-s1.d0 según EN 13501-1. Conductividad térmica aislamiento: Según EN 12667 de 0,035 W/m.K Es recomendable realizar el cálculo estático relacionado con este proyecto para el montaje de la fachada ventilada StoVentec Glass. ANCLAJE A LA PARED: • Según características del paramento y cargas de viento. Cantidad y características definidas en el cálculo estático, según ensayos de extracción. Precio de referencia para carga de viento 2,4 KN/m². • Puede ser necesario el empleo de anclajes químicos. • Taco y tornillo de acero cincado de 10x80 mm. MÉNSULAS: • Colocación opcional de thermostop (pieza de rotura de puente térmico) para reducción de puente térmico de la ménsula. • Ménsula de aluminio o acero galvanizado o acero inoxidable, espesor según cálculo estático. • Debe determinarse los desniveles verticales para disponer de la medida de las ménsulas mediante las cuales se corrigen los deplomes • El largo de la ménsula estará determinada por el espesor del aislamiento más el espacio ventilado (mínimo 3 cm). PERFILES MONTANTES • Perfil T y L de aluminio de aleación EN AW 6063 T6 según UNE EN 755 de 90x52,7 mm y espesor 2,7 mm. • Cada perfil de aluminio en T y L (longitud máxima 3 m) colocados en forma vertical de forma continua a todo lo alto de la edificación deben tener un punto fijo y al menos uno deslizante (para control de la dilatación). • Montantes distanciados 60 cm para cargas de viento hasta 2,40 kN/m². Para mayores cargas debe cambiarse la configuración con una resistencia máxima de 3,90 kN/m², que requiere una separación entre montantes menor (40 cm) • El sistema considera la continuidad de las juntas de dilatación estructurales del edificio. • Atornillado de los montantes a las ménsulas con tornillos de acero inoxidable A2 según norma UNE EN ISO 3506-1. • Perfil horizontal de cuelgue de Aluminio para la colocación de los paneles StoVentec Glass. AISLAMIENTO • El aislamiento de StoPanel lana de Roca 035 con tejido negro, de 120x60 cm, con espesor de 140 mm, normalizado según EN 13162, clase A1 no combustible según EN 13501-1 y conductividad térmica de 0,035 según EN 12667, laminado con velo tejido negro, hidrófugo continuo, permeable a la difusión, sujeto a la base mediante StoFijación espiga con vástago y StoDisco Espiga 90 mm. Espigas de fijación con un promedio de 3 unidades por m². MÓDULOS DE VIDRIO • Panel StoVentec Glass, Módulos de vidrio de seguridad de 6 mm de espesor de silicato sódico cálcico sometido a heat soak conforme DIN EN 14179, sobre un panel portante de granulado de vidrio expandido de 13 mm. • Dimensiones de las piezas variables y definidas según proyecto y planos de fabricación. • Color RAL a definir.


StoVentec PV (Panel Fotovoltaico)
D09LAE001
m² STOVENTEC PV INLAY AISLAMIENTO DE 8 CM
338.80

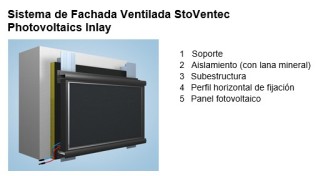

m². Sistema de fachada ventilada StoVentec Photovoltaics Inlay con revestimiento de módulos fotovoltaicos contecnología de media celda y doble vidrio: vidrio protector de 2mm y sustrato de vidrio de 2mm con impresión parcial negra, enmarcado en aluminio anodizado y subestructura StoVentro de aluminio, acero inoxidable o galvanizado, ejecutados de acuerdo a las especificaciones del proveedor del sistema. Peso del sistema: 20 kg/m², espesor del panel: 40 mm. Clasificación al fuego del sistema: Clase B-s1.d0 según EN 13501-1. Conductividad térmica aislamiento: Según EN 12667 de 0,035 W/m.K Es recomendable realizar el cálculo estático relacionado del proyecto para el montaje de la fachada ventilada StoVentec Photovoltaics Inlay ANCLAJE A LA PARED: • Según características del paramento y cargas de viento. Cantidad y características definidas en el cálculo estático, según ensayos de extracción. Precio de referencia para carga de viento 2,4 KN/m². • Puede ser necesario el empleo de anclajes químicos. • Taco y tornillo de acero cincado de 10x80 mm. MÉNSULAS: • Colocación opcional de thermostop (pieza de rotura de puente térmico) para reducción de puente térmico de la ménsula. • Ménsula de aluminio o acero inoxidableo acero galvanizado de espesor según cálculo estático. • Debe determinarse los desniveles verticales para disponer de la medida de las ménsulas mediante las cuales se corrigen los deplomes • El largo de la ménsula estará determinada por el espesor del aislamiento más el espacio ventilado (6 cm para clasificación al fuego certificada). PERFILES MONTANTES • Perfil T y L de aluminio de aleación EN AW 6063 T6 según UNE EN 755 de 90x52,7 mm y espesor 2,7 mm. • Cada perfil de aluminio en T y L (longitud máxima 3 m) colocados en forma vertical de forma continua a todo lo alto de la edificación deben tener un punto fijo y al menos uno deslizante (para control de la dilatación). • Montantes distanciados 60 cm para cargas de viento hasta 2,40 kN/m². Para mayores cargas debe cambiarse la configuración con una resistencia máxima de 3,90 kN/m², que requiere una separación entre montantes menor (40 cm) • El sistema considera la continuidad de las juntas de dilatación estructurales del edificio. • Atornillado de los montantes a las ménsulas con tornillos de acero inoxidable A2 según norma UNE EN ISO 3506-1. • Perfil horizontal StoVentro Profile Inlay 3,5m para la inserción de paneles PV. AISLAMIENTO • El aislamiento de StoPanel lana de Roca 035 con tejido negro, de 120x60 cm, con espesor de 80 mm, normalizado según EN 13162, clase A1 no combustible según EN 13501-1 y conductividad térmica de 0,035 según EN 12667, laminado con velo tejido negro, hidrófugo continuo, permeable a la difusión, sujeto a la base mediante StoFijación espiga con vástago y StoDisco Espiga 90 mm. Espigas de fijación con un promedio de 3 unidades por m². MÓDULOS DE VIDRIO • Módulo StoPhotovoltaics Inlay HC-D 430W 1748x1143x40 mm, montados de acuerdo con las instrucciones del fabricante y la planificación de conexión electrotécnica (Nota: El comercio de planificación eléctrica debe licitarse por separado) Formato de panel: 1748x1143x40 mm Potencia nomial: 430 Wp Disposición del panel: vertical u horizontal Garantía de rendimiento según la Ficha Técnica vigente.

D09LAE005
m² STOVENTEC PV INLAY AISLAMIENTO DE 10 CM
349.26
m². Sistema de fachada ventilada StoVentec Photovoltaics Inlay con revestimiento de módulos fotovoltaicos contecnología de media celda y doble vidrio: vidrio protector de 2mm y sustrato de vidrio de 2mm con impresión parcial negra, enmarcado en aluminio anodizado y subestructura StoVentro de aluminio, acero inoxidable o galvanizado, ejecutados de acuerdo a las especificaciones del proveedor del sistema. Peso del sistema: 20 kg/m², espesor del panel: 40 mm. Clasificación al fuego del sistema: Clase B-s1.d0 según EN 13501-1. Conductividad térmica aislamiento: Según EN 12667 de 0,035 W/m.K Es recomendable realizar el cálculo estático relacionado del proyecto para el montaje de la fachada ventilada StoVentec Photovoltaics Inlay ANCLAJE A LA PARED: • Según características del paramento y cargas de viento. Cantidad y características definidas en el cálculo estático, según ensayos de extracción. Precio de referencia para carga de viento 2,4 KN/m². • Puede ser necesario el empleo de anclajes químicos. • Taco y tornillo de acero cincado de 10x80 mm. MÉNSULAS: • Colocación opcional de thermostop (pieza de rotura de puente térmico) para reducción de puente térmico de la ménsula. • Ménsula de aluminio o acero inoxidableo acero galvanizado de espesor según cálculo estático. • Debe determinarse los desniveles verticales para disponer de la medida de las ménsulas mediante las cuales se corrigen los deplomes • El largo de la ménsula estará determinada por el espesor del aislamiento más el espacio ventilado (6 cm para clasificación al fuego certificada). PERFILES MONTANTES • Perfil T y L de aluminio de aleación EN AW 6063 T6 según UNE EN 755 de 90x52,7 mm y espesor 2,7 mm. • Cada perfil de aluminio en T y L (longitud máxima 3 m) colocados en forma vertical de forma continua a todo lo alto de la edificación deben tener un punto fijo y al menos uno deslizante (para control de la dilatación). • Montantes distanciados 60 cm para cargas de viento hasta 2,40 kN/m². Para mayores cargas debe cambiarse la configuración con una resistencia máxima de 3,90 kN/m², que requiere una separación entre montantes menor (40 cm) • El sistema considera la continuidad de las juntas de dilatación estructurales del edificio. • Atornillado de los montantes a las ménsulas con tornillos de acero inoxidable A2 según norma UNE EN ISO 3506-1. • Perfil horizontal StoVentro Profile Inlay 3,5m para la inserción de paneles PV. AISLAMIENTO • El aislamiento de StoPanel lana de Roca 035 con tejido negro, de 120x60 cm, con espesor de 100 mm, normalizado según EN 13162, clase A1 no combustible según EN 13501-1 y conductividad térmica de 0,035 según EN 12667, laminado con velo tejido negro, hidrófugo continuo, permeable a la difusión, sujeto a la base mediante StoFijación espiga con vástago y StoDisco Espiga 90 mm. Espigas de fijación con un promedio de 3 unidades por m². MÓDULOS DE VIDRIO • Módulo StoPhotovoltaics Inlay HC-D 430W 1748x1143x40 mm, clasificación al fuego B-s1, según EN 13501-1-1, montados de acuerdo con las instrucciones del fabricante y la planificación de conexión electrotécnica (Nota: El comercio de planificación eléctrica debe licitarse por separado) Formato de panel: 1748x1143x40 mm Potencia nominal: 430 Wp Disposición del panel: vertical u horizontal Garantía de rendimiento y otras prestaciones del módulo según Ficha Técnica vigente.

D09LAE010
m² STOVENTEC PV INLAY AISLAMIENTO DE 12 CM
355.83
m². Sistema de fachada ventilada StoVentec Photovoltaics Inlay con revestimiento de módulos fotovoltaicos contecnología de media celda y doble vidrio: vidrio protector de 2mm y sustrato de vidrio de 2mm con impresión parcial negra, enmarcado en aluminio anodizado y subestructura StoVentro de aluminio, acero inoxidable o galvanizado, ejecutados de acuerdo a las especificaciones del proveedor del sistema. Peso del sistema: 20 kg/m², espesor del panel: 40 mm. Clasificación al fuego del sistema: Clase B-s1.d0 según EN 13501-1. Conductividad térmica aislamiento: Según EN 12667 de 0,035 W/m.K Es recomendable realizar el cálculo estático relacionado del proyecto para el montaje de la fachada ventilada StoVentec Photovoltaics Inlay ANCLAJE A LA PARED: • Según características del paramento y cargas de viento. Cantidad y características definidas en el cálculo estático, según ensayos de extracción. Precio de referencia para carga de viento 2,4 KN/m². • Puede ser necesario el empleo de anclajes químicos. • Taco y tornillo de acero cincado de 10x80 mm. MÉNSULAS: • Colocación opcional de thermostop (pieza de rotura de puente térmico) para reducción de puente térmico de la ménsula. • Ménsula de aluminio o acero inoxidableo acero galvanizado de espesor según cálculo estático. • Debe determinarse los desniveles verticales para disponer de la medida de las ménsulas mediante las cuales se corrigen los deplomes • El largo de la ménsula estará determinada por el espesor del aislamiento más el espacio ventilado (6 cm para clasificación al fuego certificada). PERFILES MONTANTES • Perfil T y L de aluminio de aleación EN AW 6063 T6 según UNE EN 755 de 90x52,7 mm y espesor 2,7 mm. • Cada perfil de aluminio en T y L (longitud máxima 3 m) colocados en forma vertical de forma continua a todo lo alto de la edificación deben tener un punto fijo y al menos uno deslizante (para control de la dilatación). • Montantes distanciados 60 cm para cargas de viento hasta 2,40 kN/m². Para mayores cargas debe cambiarse la configuración con una resistencia máxima de 3,90 kN/m², que requiere una separación entre montantes menor (40 cm) • El sistema considera la continuidad de las juntas de dilatación estructurales del edificio. • Atornillado de los montantes a las ménsulas con tornillos de acero inoxidable A2 según norma UNE EN ISO 3506-1. • Perfil horizontal StoVentro Profile Inlay 3,5m para la inserción de paneles PV. AISLAMIENTO • El aislamiento de StoPanel lana de Roca 035 con tejido negro, de 120x60 cm, con espesor de 120 mm, normalizado según EN 13162, clase A1 no combustible según EN 13501-1 y conductividad térmica de 0,035 según EN 12667, laminado con velo tejido negro, hidrófugo continuo, permeable a la difusión, sujeto a la base mediante StoFijación espiga con vástago y StoDisco Espiga 90 mm. Espigas de fijación con un promedio de 3 unidades por m². MÓDULOS DE VIDRIO • Módulo StoPhotovoltaics Inlay HC-D 430W 1748x1143x40 mm, clasificación al fuego B-s1, según EN 13501-1-1, montados de acuerdo con las instrucciones del fabricante y la planificación de conexión electrotécnica (Nota: El comercio de planificación eléctrica debe licitarse por separado) Formato de panel: 1748x1143x40 mm Potencia nominal: 430 Wp Disposición del panel: vertical u horizontal Garantía de rendimiento y otras prestaciones del módulo según Ficha Técnica vigente.

D09LAE015
m² STOVENTEC PV INLAY AISLAMIENTO DE 14 CM
362.32
m². Sistema de fachada ventilada StoVentec Photovoltaics Inlay con revestimiento de módulos fotovoltaicos contecnología de media celda y doble vidrio: vidrio protector de 2mm y sustrato de vidrio de 2mm con impresión parcial negra, enmarcado en aluminio anodizado y subestructura StoVentro de aluminio, acero inoxidable o galvanizado, ejecutados de acuerdo a las especificaciones del proveedor del sistema. Peso del sistema: 20 kg/m², espesor del panel: 40 mm. Clasificación al fuego del sistema: Clase B-s1.d0 según EN 13501-1. Conductividad térmica aislamiento: Según EN 12667 de 0,035 W/m.K Es recomendable realizar el cálculo estático relacionado del proyecto para el montaje de la fachada ventilada StoVentec Photovoltaics Inlay ANCLAJE A LA PARED: • Según características del paramento y cargas de viento. Cantidad y características definidas en el cálculo estático, según ensayos de extracción. Precio de referencia para carga de viento 2,4 KN/m². • Puede ser necesario el empleo de anclajes químicos. • Taco y tornillo de acero cincado de 10x80 mm. MÉNSULAS: • Colocación opcional de thermostop (pieza de rotura de puente térmico) para reducción de puente térmico de la ménsula. • Ménsula de aluminio o acero inoxidableo acero galvanizado de espesor según cálculo estático. • Debe determinarse los desniveles verticales para disponer de la medida de las ménsulas mediante las cuales se corrigen los deplomes • El largo de la ménsula estará determinada por el espesor del aislamiento más el espacio ventilado (6 cm para clasificación al fuego certificada). PERFILES MONTANTES • Perfil T y L de aluminio de aleación EN AW 6063 T6 según UNE EN 755 de 90x52,7 mm y espesor 2,7 mm. • Cada perfil de aluminio en T y L (longitud máxima 3 m) colocados en forma vertical de forma continua a todo lo alto de la edificación deben tener un punto fijo y al menos uno deslizante (para control de la dilatación). • Montantes distanciados 60 cm para cargas de viento hasta 2,40 kN/m². Para mayores cargas debe cambiarse la configuración con una resistencia máxima de 3,90 kN/m², que requiere una separación entre montantes menor (40 cm) • El sistema considera la continuidad de las juntas de dilatación estructurales del edificio. • Atornillado de los montantes a las ménsulas con tornillos de acero inoxidable A2 según norma UNE EN ISO 3506-1. • Perfil horizontal StoVentro Profile Inlay 3,5m para la inserción de paneles PV. AISLAMIENTO • El aislamiento de StoPanel lana de Roca 035 con tejido negro, de 120x60 cm, con espesor de 140 mm, normalizado según EN 13162, clase A1 no combustible según EN 13501-1 y conductividad térmica de 0,035 según EN 12667, laminado con velo tejido negro, hidrófugo continuo, permeable a la difusión, sujeto a la base mediante StoFijación espiga con vástago y StoDisco Espiga 90 mm. Espigas de fijación con un promedio de 3 unidades por m². MÓDULOS DE VIDRIO • Módulo StoPhotovoltaics Inlay HC-D 430W 1748x1143x40 mm, clasificación al fuego B-s1, según EN 13501-1-1, montados de acuerdo con las instrucciones del fabricante y la planificación de conexión electrotécnica (Nota: El comercio de planificación eléctrica debe licitarse por separado) Formato de panel: 1748x1143x40 mm Potencia nominal: 430 Wp Disposición del panel: vertical u horizontal Garantía de rendimiento y otras prestaciones del módulo según Ficha Técnica vigente.


StoVentec R acabado Orgánico
D09LAF001
m² STOVENTEC R AISLAMIENTO DE 8 CM
186.84
m². Sistema de fachada ventilada según Certificado Técnico Europeo No. 17/0406. Soportado por una sub-construcción de aluminio y/o acero inoxidable, con aislamiento térmico antepuesto de StoLana mineral no combustible, panel StoVentec de vidrio reciclado armado por ambos lados, mortero armadura con malla de fibra de vidrio y revoque de enlace orgánico. • Peso total del sistema (17 kg/m²). • Clasificación al fuego A-s1, d0 según EN 13501-1. • Conductividad térmica aislamiento: Según EN 12667 de 0,035 W/m.K • Se recomienda realizar el cálculo estático relacionado con este proyecto para el montaje de la fachada ventilada StoVentec. ANCLAJE A LA PARED: • Según características del paramento y cargas de viento. Cantidad y características definidas en el cálculo estático, según ensayos de extracción. Precio de referencia para carga de viento 2,4 KN/m². • Puede ser necesario el empleo de anclajes químicos. • Taco y tornillo de acero cincado de 10x80 mm. MÉNSULAS: • Colocación opcional de thermostop (pieza de rotura de puente térmico) para reducción de puente térmico de la ménsula. • Ménsula de aluminio o acero inoxidableo acero galvanizado de espesor según cálculo estático. • Debe determinarse los desniveles verticales para disponer de la medida de las ménsulas mediante las cuales se corrigen los deplomes • El largo de la ménsula estará determinada por el espesor del aislamiento más el espacio ventilado (mínimo 3 cm). PERFILES MONTANTES • Perfil T y L de aluminio de aleación EN AW 6063 T6 según UNE EN 755 de 90x52,7 mm y espesor 2,7 mm. • Cada perfil de aluminio en T y L (longitud máxima 3 m) colocados en forma vertical de forma continua a todo lo alto de la edificación deben tener un punto fijo y al menos uno deslizante (para control de la dilatación). • Montantes distanciados 60 cm para cargas de viento hasta 2,40 kN/m². Para mayores cargas debe cambiarse la configuración con una resistencia máxima de 3,90 kN/m², que requiere una separación entre montantes menor (40 cm) • El sistema considera la continuidad de las juntas de dilatación estructurales del edificio. • Atornillado de los montantes a las ménsulas con tornillos de acero inoxidable A2 según norma UNE EN ISO 3506-1. AISLAMIENTO • El aislamiento de StoPanel lana de Roca 035 con tejido negro, de 120x60 cm, con espesor de 80 mm, normalizado según EN 13162, clase A1 no combustible según EN 13501-1 y conductividad térmica de 0,035 según EN 12667, laminado con velo tejido negro, hidrófugo continuo, permeable a la difusión, sujeto a la base mediante StoFijación espiga con vástago y StoDisco Espiga 90 mm. Espigas de fijación con un promedio de 3 unidades por m². PANEL PORTANTE • StoCarrier Aero, panel de vidrio reciclado de 1200x800x12 mm ó 2400x1200x12 mm, ligero (6 kg/m²), según norma alemana Z-33.2-394, conductividad térmica de 0,09 W/m².K, clase A2 según DIN 4102, reforzado por ambos lados con malla de fibra de vidrio, gran capacidad de carga mecánica, permeable al CO2 y al vapor de agua y gran resistencia a la intemperie, colocado de forma horizontal y trabado, con juntas a tope y sujeto a la subestructura con tornillos de acero inoxidable FPS 5,5x24 mm (interior 12 unidades por m² y esquinas del edificio 24 unidades por m²). Los tornillos deben quedar enrasados con la cara exterior del StoCarrier Aero. MORTERO ARMADURA Y ACABADO • Mortero de armadura libre de cemento StoArmat Classic Plus G. • Revoco de acabado Stolit K, tamaño del grano, color y acabado a elegir según proyecto. Carta de color de referencia: StoColor System. REMATES Y ENCUENTROS • Perfiles accesorios del sistemas StoProfile a definir según detalles generales y/o específicos del proyecto. • Las ventanas y vierteaguas deben ser colocados antes de la instalación del sistema para una correcta aplicación, asegurando la impermeabilidad del sistema.

D09LAF005
m² STOVENTEC R AISLAMIENTO DE 10 CM
197.30
m². Sistema de fachada ventilada según Certificado Técnico Europeo No. 17/0406. Soportado por una sub-construcción de aluminio y/o acero inoxidable, con aislamiento térmico antepuesto de StoLana mineral no combustible, panel StoVentec de vidrio reciclado armado por ambos lados, mortero armadura con malla de fibra de vidrio y revoque de enlace orgánico. • Peso total del sistema (17 kg/m²). • Clasificación al fuego A-s1, d0 según EN 13501-1. • Conductividad térmica aislamiento: Según EN 12667 de 0,035 W/m.K • Se recomienda realizar el cálculo estático relacionado con este proyecto para el montaje de la fachada ventilada StoVentec. ANCLAJE A LA PARED: • Según características del paramento y cargas de viento. Cantidad y características definidas en el cálculo estático, según ensayos de extracción. Precio de referencia para carga de viento 2,4 KN/m². • Puede ser necesario el empleo de anclajes químicos. • Taco y tornillo de acero cincado de 10x80 mm. MÉNSULAS: • Colocación opcional de thermostop (pieza de rotura de puente térmico) para reducción de puente térmico de la ménsula. • Ménsula de aluminio o acero inoxidableo acero galvanizado de espesor según cálculo estático. • Debe determinarse los desniveles verticales para disponer de la medida de las ménsulas mediante las cuales se corrigen los deplomes • El largo de la ménsula estará determinada por el espesor del aislamiento más el espacio ventilado (mínimo 3 cm). PERFILES MONTANTES • Perfil T y L de aluminio de aleación EN AW 6063 T6 según UNE EN 755 de 90x52,7 mm y espesor 2,7 mm. • Cada perfil de aluminio en T y L (longitud máxima 3 m) colocados en forma vertical de forma continua a todo lo alto de la edificación deben tener un punto fijo y al menos uno deslizante (para control de la dilatación). • Montantes distanciados 60 cm para cargas de viento hasta 2,40 kN/m². Para mayores cargas debe cambiarse la configuración con una resistencia máxima de 3,90 kN/m², que requiere una separación entre montantes menor (40 cm) • El sistema considera la continuidad de las juntas de dilatación estructurales del edificio. • Atornillado de los montantes a las ménsulas con tornillos de acero inoxidable A2 según norma UNE EN ISO 3506-1. AISLAMIENTO • El aislamiento de StoPanel lana de Roca 035 con tejido negro, de 120x60 cm, con espesor de 100 mm, normalizado según EN 13162, clase A1 no combustible según EN 13501-1 y conductividad térmica de 0,035 según EN 12667, laminado con velo tejido negro, hidrófugo continuo, permeable a la difusión, sujeto a la base mediante StoFijación espiga con vástago y StoDisco Espiga 90 mm. Espigas de fijación con un promedio de 3 unidades por m². PANEL PORTANTE • StoCarrier Aero, panel de vidrio reciclado de 1200x800x12 mm ó 2400x1200x12 mm, ligero (6 kg/m²), según norma alemana Z-33.2-394, conductividad térmica de 0,09 W/m².K, clase A2 según DIN 4102, reforzado por ambos lados con malla de fibra de vidrio, gran capacidad de carga mecánica, permeable al CO2 y al vapor de agua y gran resistencia a la intemperie, colocado de forma horizontal y trabado, con juntas a tope y sujeto a la subestructura con tornillos de acero inoxidable FPS 5,5x24 mm (interior 12 unidades por m² y esquinas del edificio 24 unidades por m²). Los tornillos deben quedar enrasados con la cara exterior del StoCarrier Aero. MORTERO ARMADURA Y ACABADO • Mortero de armadura libre de cemento StoArmat Classic Plus G. • Revoco de acabado Stolit K, tamaño del grano, color y acabado a elegir según proyecto. Carta de color de referencia: StoColor System. REMATES Y ENCUENTROS • Perfiles accesorios del sistemas StoProfile a definir según detalles generales y/o específicos del proyecto. • Las ventanas y vierteaguas deben ser colocados antes de la instalación del sistema para una correcta aplicación, asegurando la impermeabilidad del sistema.

D09LAF010
m² STOVENTEC R AISLAMIENTO DE 12 CM
203.87
m². Sistema de fachada ventilada según Certificado Técnico Europeo No. 17/0406. Soportado por una sub-construcción de aluminio y/o acero inoxidable, con aislamiento térmico antepuesto de StoLana mineral no combustible, panel StoVentec de vidrio reciclado armado por ambos lados, mortero armadura con malla de fibra de vidrio y revoque de enlace orgánico. • Peso total del sistema (17 kg/m²). • Clasificación al fuego A-s1, d0 según EN 13501-1. • Conductividad térmica aislamiento: Según EN 12667 de 0,035 W/m.K • Se recomienda realizar el cálculo estático relacionado con este proyecto para el montaje de la fachada ventilada StoVentec. ANCLAJE A LA PARED: • Según características del paramento y cargas de viento. Cantidad y características definidas en el cálculo estático, según ensayos de extracción. Precio de referencia para carga de viento 2,4 KN/m². • Puede ser necesario el empleo de anclajes químicos. • Taco y tornillo de acero cincado de 10x80 mm. MÉNSULAS: • Colocación opcional de thermostop (pieza de rotura de puente térmico) para reducción de puente térmico de la ménsula. • Ménsula de aluminio o acero inoxidableo acero galvanizado de espesor según cálculo estático. • Debe determinarse los desniveles verticales para disponer de la medida de las ménsulas mediante las cuales se corrigen los deplomes • El largo de la ménsula estará determinada por el espesor del aislamiento más el espacio ventilado (mínimo 3 cm). PERFILES MONTANTES • Perfil T y L de aluminio de aleación EN AW 6063 T6 según UNE EN 755 de 90x52,7 mm y espesor 2,7 mm. • Cada perfil de aluminio en T y L (longitud máxima 3 m) colocados en forma vertical de forma continua a todo lo alto de la edificación deben tener un punto fijo y al menos uno deslizante (para control de la dilatación). • Montantes distanciados 60 cm para cargas de viento hasta 2,40 kN/m². Para mayores cargas debe cambiarse la configuración con una resistencia máxima de 3,90 kN/m², que requiere una separación entre montantes menor (40 cm) • El sistema considera la continuidad de las juntas de dilatación estructurales del edificio. • Atornillado de los montantes a las ménsulas con tornillos de acero inoxidable A2 según norma UNE EN ISO 3506-1. AISLAMIENTO • El aislamiento de StoPanel lana de Roca 035 con tejido negro, de 120x60 cm, con espesor de 120 mm, normalizado según EN 13162, clase A1 no combustible según EN 13501-1 y conductividad térmica de 0,035 según EN 12667, laminado con velo tejido negro, hidrófugo continuo, permeable a la difusión, sujeto a la base mediante StoFijación espiga con vástago y StoDisco Espiga 90 mm. Espigas de fijación con un promedio de 3 unidades por m². PANEL PORTANTE • StoCarrier Aero, panel de vidrio reciclado de 1200x800x12 mm ó 2400x1200x12 mm, ligero (6 kg/m²), según norma alemana Z-33.2-394, conductividad térmica de 0,09 W/m².K, clase A2 según DIN 4102, reforzado por ambos lados con malla de fibra de vidrio, gran capacidad de carga mecánica, permeable al CO2 y al vapor de agua y gran resistencia a la intemperie, colocado de forma horizontal y trabado, con juntas a tope y sujeto a la subestructura con tornillos de acero inoxidable FPS 5,5x24 mm (interior 12 unidades por m² y esquinas del edificio 24 unidades por m²). Los tornillos deben quedar enrasados con la cara exterior del StoCarrier Aero. MORTERO ARMADURA Y ACABADO • Mortero de armadura libre de cemento StoArmat Classic Plus G. • Revoco de acabado Stolit K, tamaño del grano, color y acabado a elegir según proyecto. Carta de color de referencia: StoColor System. REMATES Y ENCUENTROS • Perfiles accesorios del sistemas StoProfile a definir según detalles generales y/o específicos del proyecto. • Las ventanas y vierteaguas deben ser colocados antes de la instalación del sistema para una correcta aplicación, asegurando la impermeabilidad del sistema.

D09LAF015
m² STOVENTEC R AISLAMIENTO DE 14 CM
210.36
m². Sistema de fachada ventilada según Certificado Técnico Europeo No. 17/0406. Soportado por una sub-construcción de aluminio y/o acero inoxidable, con aislamiento térmico antepuesto de StoLana mineral no combustible, panel StoVentec de vidrio reciclado armado por ambos lados, mortero armadura con malla de fibra de vidrio y revoque de enlace orgánico. • Peso total del sistema (17 kg/m²). • Clasificación al fuego A-s1, d0 según EN 13501-1. • Conductividad térmica aislamiento: Según EN 12667 de 0,035 W/m.K • Se recomienda realizar el cálculo estático relacionado con este proyecto para el montaje de la fachada ventilada StoVentec. ANCLAJE A LA PARED: • Según características del paramento y cargas de viento. Cantidad y características definidas en el cálculo estático, según ensayos de extracción. Precio de referencia para carga de viento 2,4 KN/m². • Puede ser necesario el empleo de anclajes químicos. • Taco y tornillo de acero cincado de 10x80 mm. MÉNSULAS: • Colocación opcional de thermostop (pieza de rotura de puente térmico) para reducción de puente térmico de la ménsula. • Ménsula de aluminio o acero inoxidableo acero galvanizado de espesor según cálculo estático. • Debe determinarse los desniveles verticales para disponer de la medida de las ménsulas mediante las cuales se corrigen los deplomes • El largo de la ménsula estará determinada por el espesor del aislamiento más el espacio ventilado (mínimo 3 cm). PERFILES MONTANTES • Perfil T y L de aluminio de aleación EN AW 6063 T6 según UNE EN 755 de 90x52,7 mm y espesor 2,7 mm. • Cada perfil de aluminio en T y L (longitud máxima 3 m) colocados en forma vertical de forma continua a todo lo alto de la edificación deben tener un punto fijo y al menos uno deslizante (para control de la dilatación). • Montantes distanciados 60 cm para cargas de viento hasta 2,40 kN/m². Para mayores cargas debe cambiarse la configuración con una resistencia máxima de 3,90 kN/m², que requiere una separación entre montantes menor (40 cm) • El sistema considera la continuidad de las juntas de dilatación estructurales del edificio. • Atornillado de los montantes a las ménsulas con tornillos de acero inoxidable A2 según norma UNE EN ISO 3506-1. AISLAMIENTO • El aislamiento de StoPanel lana de Roca 035 con tejido negro, de 120x60 cm, con espesor de 140 mm, normalizado según EN 13162, clase A1 no combustible según EN 13501-1 y conductividad térmica de 0,035 según EN 12667, laminado con velo tejido negro, hidrófugo continuo, permeable a la difusión, sujeto a la base mediante StoFijación espiga con vástago y StoDisco Espiga 90 mm. Espigas de fijación con un promedio de 3 unidades por m². PANEL PORTANTE • StoCarrier Aero, panel de vidrio reciclado de 1200x800x12 mm ó 2400x1200x12 mm, ligero (6 kg/m²), según norma alemana Z-33.2-394, conductividad térmica de 0,09 W/m².K, clase A2 según DIN 4102, reforzado por ambos lados con malla de fibra de vidrio, gran capacidad de carga mecánica, permeable al CO2 y al vapor de agua y gran resistencia a la intemperie, colocado de forma horizontal y trabado, con juntas a tope y sujeto a la subestructura con tornillos de acero inoxidable FPS 5,5x24 mm (interior 12 unidades por m² y esquinas del edificio 24 unidades por m²). Los tornillos deben quedar enrasados con la cara exterior del StoCarrier Aero. MORTERO ARMADURA Y ACABADO • Mortero de armadura libre de cemento StoArmat Classic Plus G. • Revoco de acabado Stolit K, tamaño del grano, color y acabado a elegir según proyecto. Carta de color de referencia: StoColor System. REMATES Y ENCUENTROS • Perfiles accesorios del sistemas StoProfile a definir según detalles generales y/o específicos del proyecto. • Las ventanas y vierteaguas deben ser colocados antes de la instalación del sistema para una correcta aplicación, asegurando la impermeabilidad del sistema.


StoVentec C acabado Cerámico
D09LAG001
m² STOVENTEC C AISLAMIENTO DE 8 CM
181.84
m². Sistema de fachada ventilada según Certificado Alemán Z-10.3-700, soportado por una subestructura de aluminio y acero inoxidable, con aislamiento térmico StoLana mineral, panel StoCarrier Aero de vidrio reciclado, imprimación, mortero adhesivo con malla de fibra de vidrio y acabado con aplacado de cerámica StoCera. Clasificación al fuego A2-s1, d0 según EN 13501-1. Conductividad térmica aislamiento: Según EN 12667 de 0,035 W/m.K Se recomienda realizar el cálculo estático relacionado con este proyecto para el montaje de la fachada ventilada StoVentec. • Peso total del sistema, aproximadamente 38 kg/m². • Clasificación al fuego A2-s1, d0 según EN 13501-1. • Conductividad térmica aislamiento: Según EN 12667 de 0,035 W/m.K • Se recomienda realizar el cálculo estático relacionado con este proyecto para el montaje de la fachada ventilada StoVentec. ANCLAJE A LA PARED: • Según características del paramento y cargas de viento. Cantidad y características definidas en el cálculo estático, según ensayos de extracción. Precio de referencia para carga de viento 2,4 KN/m². • Puede ser necesario el empleo de anclajes químicos. • Taco y tornillo de acero cincado de 10x80 mm. MÉNSULAS: • Colocación opcional de thermostop (pieza de rotura de puente térmico) para reducción de puente térmico de la ménsula. • Ménsula de aluminio o acero inoxidable o acero galvanizado de espesor según cálculo estático. • Debe determinarse los desniveles verticales para disponer de la medida de las ménsulas mediante las cuales se corrigen los deplomes • El largo de la ménsula estará determinada por el espesor del aislamiento más el espacio ventilado (mínimo 3 cm). PERFILES MONTANTES • Perfil T y L de aluminio de aleación EN AW 6063 T6 según UNE EN 755 de 90x52,7 mm y espesor 2,7 mm. • Cada perfil de aluminio en T y L (longitud máxima 3 m) colocados en forma vertical de forma continua a todo lo alto de la edificación deben tener un punto fijo y al menos uno deslizante (para control de la dilatación). • Montantes distanciados 60 cm para cargas de viento hasta 2,40 kN/m². Para mayores cargas debe cambiarse la configuración con una resistencia máxima de 3,90 kN/m², que requiere una separación entre montantes menor (40 cm) • El sistema considera la continuidad de las juntas de dilatación según detalles y especificaciones del sistema. • Atornillado de los montantes a las ménsulas con tornillos de acero inoxidable A2 según norma UNE EN ISO 3506-1. AISLAMIENTO • El aislamiento de StoPanel lana de Roca 035 con tejido negro, de 120x60 cm, con espesor de 80 mm, normalizado según EN 13162, clase A1 no combustible según EN 13501-1 y conductividad térmica de 0,035 según EN 12667, laminado con velo tejido negro, hidrófugo continuo, permeable a la difusión, sujeto a la base mediante StoFijación espiga con vástago y StoDisco Espiga 90 mm. Espigas de fijación con un promedio de 3 unidades por m². PANEL PORTANTE • StoCarrier Aero, panel de vidrio reciclado de 1200x800x12 mm ó 2400x1200x12 mm, ligero (6 kg/m²), según norma alemana Z-33.2-394, conductividad térmica de 0,09 W/m².K, clase A2 según DIN 4102, reforzado por ambos lados con malla de fibra de vidrio, gran capacidad de carga mecánica, permeable al CO2 y al vapor de agua y gran resistencia a la intemperie, colocado de forma horizontal y trabado, con juntas a tope y sujeto a la subestructura con tornillos de acero inoxidable FPS 5,5x24 mm (interior 12 unidades por m² y esquinas del edificio 24 unidades por m²). Los tornillos deben quedar enrasados con la cara exterior del StoCarrier Aero. ACABADO APLACADO • Aplicación de StoLevell Uni y Sto-Malla de fibra de vidrio como capa de mortero y refuerzo/armadura. • Pegado de las piezas StoCera, de dimensiones y modelo según Catálogo StoCera 60-61-62, mediante mortero StoColl KM, y rejuntado con StoColl FM-S/K/E en color a definir por la D.F. REMATES Y ENCUENTROS • Perfiles accesorios del sistemas StoProfile a definir según detalles generales y/o específicos del proyecto. • Las ventanas y vierteaguas deben ser colocados antes de la instalación del sistema para una correcta aplicación, asegurando la impermeabilidad del sistema.

D09LAG005
m² STOVENTEC C AISLAMIENTO DE 10 CM
192.29
m². Sistema de fachada ventilada según Certificado Alemán Z-10.3-700, soportado por una subestructura de aluminio y acero inoxidable, con aislamiento térmico StoLana mineral, panel StoCarrier Aero de vidrio reciclado, imprimación, mortero adhesivo con malla de fibra de vidrio y acabado con aplacado de cerámica StoCera. Clasificación al fuego A2-s1, d0 según EN 13501-1. Conductividad térmica aislamiento: Según EN 12667 de 0,035 W/m.K Se recomienda realizar el cálculo estático relacionado con este proyecto para el montaje de la fachada ventilada StoVentec. • Peso total del sistema, aproximadamente 38 kg/m². • Clasificación al fuego A2-s1, d0 según EN 13501-1. • Conductividad térmica aislamiento: Según EN 12667 de 0,035 W/m.K • Se recomienda realizar el cálculo estático relacionado con este proyecto para el montaje de la fachada ventilada StoVentec. ANCLAJE A LA PARED: • Según características del paramento y cargas de viento. Cantidad y características definidas en el cálculo estático, según ensayos de extracción. Precio de referencia para carga de viento 2,4 KN/m². • Puede ser necesario el empleo de anclajes químicos. • Taco y tornillo de acero cincado de 10x80 mm. MÉNSULAS: • Colocación opcional de thermostop (pieza de rotura de puente térmico) para reducción de puente térmico de la ménsula. • Ménsula de aluminio o acero inoxidable o acero galvanizado de espesor según cálculo estático. • Debe determinarse los desniveles verticales para disponer de la medida de las ménsulas mediante las cuales se corrigen los deplomes • El largo de la ménsula estará determinada por el espesor del aislamiento más el espacio ventilado (mínimo 3 cm). PERFILES MONTANTES • Perfil T y L de aluminio de aleación EN AW 6063 T6 según UNE EN 755 de 90x52,7 mm y espesor 2,7 mm. • Cada perfil de aluminio en T y L (longitud máxima 3 m) colocados en forma vertical de forma continua a todo lo alto de la edificación deben tener un punto fijo y al menos uno deslizante (para control de la dilatación). • Montantes distanciados 60 cm para cargas de viento hasta 2,40 kN/m². Para mayores cargas debe cambiarse la configuración con una resistencia máxima de 3,90 kN/m², que requiere una separación entre montantes menor (40 cm) • El sistema considera la continuidad de las juntas de dilatación según detalles y especificaciones del sistema. • Atornillado de los montantes a las ménsulas con tornillos de acero inoxidable A2 según norma UNE EN ISO 3506-1. AISLAMIENTO • El aislamiento de StoPanel lana de Roca 035 con tejido negro, de 120x60 cm, con espesor de 100 mm, normalizado según EN 13162, clase A1 no combustible según EN 13501-1 y conductividad térmica de 0,035 según EN 12667, laminado con velo tejido negro, hidrófugo continuo, permeable a la difusión, sujeto a la base mediante StoFijación espiga con vástago y StoDisco Espiga 90 mm. Espigas de fijación con un promedio de 3 unidades por m². PANEL PORTANTE • StoCarrier Aero, panel de vidrio reciclado de 1200x800x12 mm ó 2400x1200x12 mm, ligero (6 kg/m²), según norma alemana Z-33.2-394, conductividad térmica de 0,09 W/m².K, clase A2 según DIN 4102, reforzado por ambos lados con malla de fibra de vidrio, gran capacidad de carga mecánica, permeable al CO2 y al vapor de agua y gran resistencia a la intemperie, colocado de forma horizontal y trabado, con juntas a tope y sujeto a la subestructura con tornillos de acero inoxidable FPS 5,5x24 mm (interior 12 unidades por m² y esquinas del edificio 24 unidades por m²). Los tornillos deben quedar enrasados con la cara exterior del StoCarrier Aero. ACABADO APLACADO • Aplicación de StoLevell Uni y Sto-Malla de fibra de vidrio como capa de mortero y refuerzo/armadura. • Pegado de las piezas StoCera, de dimensiones y modelo según Catálogo StoCera 60-61-62, mediante mortero StoColl KM, y rejuntado con StoColl FM-S/K/E en color a definir por la D.F. REMATES Y ENCUENTROS • Perfiles accesorios del sistemas StoProfile a definir según detalles generales y/o específicos del proyecto. • Las ventanas y vierteaguas deben ser colocados antes de la instalación del sistema para una correcta aplicación, asegurando la impermeabilidad del sistema.

D09LAG009
m² STOVENTEC C AISLAMIENTO DE 12 CM
198.86
m². Sistema de fachada ventilada según Certificado Alemán Z-10.3-700, soportado por una subestructura de aluminio y acero inoxidable, con aislamiento térmico StoLana mineral, panel StoCarrier Aero de vidrio reciclado, imprimación, mortero adhesivo con malla de fibra de vidrio y acabado con aplacado de cerámica StoCera. Clasificación al fuego A2-s1, d0 según EN 13501-1. Conductividad térmica aislamiento: Según EN 12667 de 0,035 W/m.K Se recomienda realizar el cálculo estático relacionado con este proyecto para el montaje de la fachada ventilada StoVentec. • Peso total del sistema, aproximadamente 38 kg/m². • Clasificación al fuego A2-s1, d0 según EN 13501-1. • Conductividad térmica aislamiento: Según EN 12667 de 0,035 W/m.K • Se recomienda realizar el cálculo estático relacionado con este proyecto para el montaje de la fachada ventilada StoVentec. ANCLAJE A LA PARED: • Según características del paramento y cargas de viento. Cantidad y características definidas en el cálculo estático, según ensayos de extracción. Precio de referencia para carga de viento 2,4 KN/m². • Puede ser necesario el empleo de anclajes químicos. • Taco y tornillo de acero cincado de 10x80 mm. MÉNSULAS: • Colocación opcional de thermostop (pieza de rotura de puente térmico) para reducción de puente térmico de la ménsula. • Ménsula de aluminio o acero inoxidable o acero galvanizado de espesor según cálculo estático. • Debe determinarse los desniveles verticales para disponer de la medida de las ménsulas mediante las cuales se corrigen los deplomes • El largo de la ménsula estará determinada por el espesor del aislamiento más el espacio ventilado (mínimo 3 cm). PERFILES MONTANTES • Perfil T y L de aluminio de aleación EN AW 6063 T6 según UNE EN 755 de 90x52,7 mm y espesor 2,7 mm. • Cada perfil de aluminio en T y L (longitud máxima 3 m) colocados en forma vertical de forma continua a todo lo alto de la edificación deben tener un punto fijo y al menos uno deslizante (para control de la dilatación). • Montantes distanciados 60 cm para cargas de viento hasta 2,40 kN/m². Para mayores cargas debe cambiarse la configuración con una resistencia máxima de 3,90 kN/m², que requiere una separación entre montantes menor (40 cm) • El sistema considera la continuidad de las juntas de dilatación según detalles y especificaciones del sistema. • Atornillado de los montantes a las ménsulas con tornillos de acero inoxidable A2 según norma UNE EN ISO 3506-1. AISLAMIENTO • El aislamiento de StoPanel lana de Roca 035 con tejido negro, de 120x60 cm, con espesor de 120 mm, normalizado según EN 13162, clase A1 no combustible según EN 13501-1 y conductividad térmica de 0,035 según EN 12667, laminado con velo tejido negro, hidrófugo continuo, permeable a la difusión, sujeto a la base mediante StoFijación espiga con vástago y StoDisco Espiga 90 mm. Espigas de fijación con un promedio de 3 unidades por m². PANEL PORTANTE • StoCarrier Aero, panel de vidrio reciclado de 1200x800x12 mm ó 2400x1200x12 mm, ligero (6 kg/m²), según norma alemana Z-33.2-394, conductividad térmica de 0,09 W/m².K, clase A2 según DIN 4102, reforzado por ambos lados con malla de fibra de vidrio, gran capacidad de carga mecánica, permeable al CO2 y al vapor de agua y gran resistencia a la intemperie, colocado de forma horizontal y trabado, con juntas a tope y sujeto a la subestructura con tornillos de acero inoxidable FPS 5,5x24 mm (interior 12 unidades por m² y esquinas del edificio 24 unidades por m²). Los tornillos deben quedar enrasados con la cara exterior del StoCarrier Aero. ACABADO APLACADO • Aplicación de StoLevell Uni y Sto-Malla de fibra de vidrio como capa de mortero y refuerzo/armadura. • Pegado de las piezas StoCera, de dimensiones y modelo según Catálogo StoCera 60-61-62, mediante mortero StoColl KM, y rejuntado con StoColl FM-S/K/E en color a definir por la D.F. REMATES Y ENCUENTROS • Perfiles accesorios del sistemas StoProfile a definir según detalles generales y/o específicos del proyecto. • Las ventanas y vierteaguas deben ser colocados antes de la instalación del sistema para una correcta aplicación, asegurando la impermeabilidad del sistema.

D09LAG013
m² STOVENTEC C AISLAMIENTO DE 14 CM
205.35
